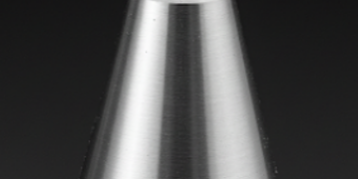

テーパー加工の基本
テーパー加工は、特定の工業製品において、部品の端が徐々に細くなる形状を作る技術です。この加工法は、特に機械部品の組み合わせにおいて重要な役割を果たし、部品の嵌合精度や機能性を向上させます。例えば、自動車のドライブシャフトや工具のハンドル、医療器具など、多岐にわたるアプリケーションで見ることができます。
ベンダー曲げ加工の種類と特徴
テーパー加工は、特定の工業製品において、部品の端が徐々に細くなる形状を作る技術です。この加工法は、特に機械部品の組み合わせにおいて重要な役割を果たし、部品の嵌合精度や機能性を向上させます。例えば、自動車のドライブシャフトや工具のハンドル、医療器具など、多岐にわたるアプリケーションで見ることができます。 テーパー加工の主な目的は、部品同士の精密な組み合わせを実現することにあります。この加工によって、接続部の密着性が高まり、振動や騒音の低減、耐久性の向上が期待できます。また、テーパー形状は、部品の挿入と固定を容易にするため、製造過程における組み立て効率も向上します。 テーパー加工は通常、旋盤やフライス盤などの工作機械を使用して行われます。これらの機械を用いて、材料から不要な部分を削り取り、精密なテーパー形状を作り出します。加工プロセスは技術者の技能に大きく依存するため、高度な技術と経験が必要とされる作業です。
テーパーと勾配の違い
テーパーと勾配はしばしば混同されがちですが、その違いは明確です。JIS規格では「テーパー」は、投影図または断面図において相交わる二つの直線間の相対的な広がりの度合いを指します。一方、「勾配」は、直線のある基準線に対する傾きの度合いを示します。これらの違いを理解することは、設計や加工の精度を保つために非常に重要です。
テーパーは、通常、円錐形の部品や工具に見られる形状で、両端が中心軸に向かって対称に狭まっていることが特徴です。この形状は、部品の嵌合において緩みを防ぎ、高い固定力を提供します。対照的に、勾配は道路や建築物の傾斜、階段の傾斜など、一方向のみに傾斜がある場合に用いられることが多いです。
旋盤を使用したテーパー加工方法
旋盤を使用したテーパー加工は、その精度と効率の高さから、多くの工業分野で広く採用されています。旋盤加工は、固定された切削工具を使用して回転する材料を削る方法で、特に円錐形のテーパーを作るのに適しています。
加工の基本的な手順は次の通りです。まず、旋盤の刃物台を所定のテーパー角に設定します。次に、材料を旋盤のチャックに固定し、刃物を材料に接触させながら旋盤を回転させます。操作者は刃物を慎重に進めることで、材料から不要な部分を削り取り、必要なテーパー形状を形成します。この過程では、切削速度、進行速度、刃の角度など、多くの要素が精密に制御される必要があります。
テーパー加工の注意点
テーパー加工は高度な技術を要するため、多くの技術的挑戦が伴います。例えば、材料の硬さや加工時の振動などが、加工精度に影響を及ぼす可能性があります。これらの問題を解決するためには、適切な工具の選定、切削条件の最適化、そして精密な機械設定が必要です。
また、テーパー角度の精度を保つためには、旋盤の刃物台の角度調整が重要です。角度が正確でない場合、部品の嵌合不良や機能不全を引き起こす可能性があります。これを避けるために、高精度の測定器具を使用して、加工前後の角度を正確に測定し、必要に応じて調整を行います。
テーパー加工の代替方法
旋盤以外にも、テーパー加工を行う方法は複数存在します。ワイヤーカット加工は、非常に高い精度で複雑なテーパー形状を作ることができるため、特に精密な部品製造に適しています。また、プレス絞り加工は、大量生産に適した方法で、比較的低コストで広範な形状のテーパーを製造できます。
これらの方法は、それぞれ特有の利点と制限があり、適用する業界や製品によって選択されます。例えば、ワイヤーカット加工は航空宇宙や医療機器など、高い精度が要求される分野で好まれますが、プレス絞り加工は自動車業界や家庭用品の製造に多く用いられます。
