1. チェッカープレートとは？その特徴と用途

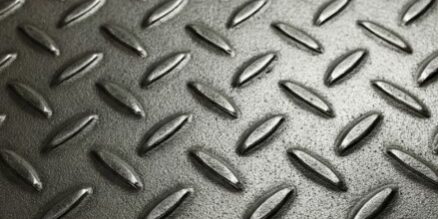

チェッカープレートは、表面に凸状の模様（五条筋、二条筋、レンズ模様など）が施された鋼板です。この模様は、滑り止め効果や装飾性を高める目的で付けられています。滑り止め効果が必要な工場の床、階段、車両のステップや、デザイン性を重視する建築物の外壁などで広く利用されています。JIS規格では、一般構造用圧延鋼材の中で、縞鋼板として規定されています(JIS G 3198)。
曲げ加工との関連性としては、この模様が曲げ加工に影響を与える場合があります。模様の形状や深さによって、曲げられる角度や半径が制限される場合があるため、注意が必要です。
1-1. チェッカープレートの種類と選び方
チェッカープレートは、材質、板厚、模様の種類など、様々な種類があります。材質としては、一般的にSS400などの鉄鋼が多く用いられますが、アルミ（A1050、A5052など）やステンレス鋼（SUS304、SUS316など）などの種類も存在します。板厚は、薄いもの（0.8mm～）から厚いもの（6.0mm～など）まで様々で、用途に合わせて選択します。模様の種類も、五条筋（最も一般的）、二条筋、レンズなど、いくつかの種類があります。
チェッカープレートを選ぶ際には、用途、必要な強度、そして外観を考慮することが重要です。例えば、滑り止め効果を重視するのであれば、模様が深く、板厚が厚いものを選ぶと良いでしょう。耐食性が必要な場合はステンレス鋼板を、軽量化が必要な場合はアルミチェッカープレートを選択するなど、状況に応じて適切な材質を選ぶ必要があります。
1-2. チェッカープレートのメリット・デメリット
チェッカープレートのメリットは、滑り止め効果が高いこと、耐久性に優れていること、そしてデザイン性が高いことです。これらのメリットにより、様々な用途で利用されています。また、耐摩耗性にも優れているため、人が多く通行する場所や、重量物を運搬する場所にも適しています。
一方、デメリットとしては、加工が難しい場合があること、価格が比較的高いことなどが挙げられます。曲げ加工を行う際には、模様の影響を考慮する必要があり、熟練した技術が求められます。また、平鋼板に比べて重量があるため、運搬や設置に手間がかかる場合があります。さらに、切断や穴あけ加工の際に、バリや歪みが発生しやすいため、適切な加工技術と工具が必要です。
2. チェッカープレートの曲げ加工方法
チェッカープレートの曲げ加工方法は、主にプレスブレーキ曲げとロール曲げの2種類があります。それぞれの特徴を理解し、用途に合わせて適切な方法を選択することが重要です。
2-1. プレスブレーキ曲げ
プレスブレーキ曲げは、金型を用いて鋼板をプレスし、曲げる方法です。金型形状を自由に設計できるため、複雑な形状の曲げ加工も可能です。また、一度金型を作成すれば、同じ形状の製品を大量生産する際に効率的です。反面、初期投資として金型製作費用が必要となるため、小ロット生産には不向きです。チェッカープレートの模様への影響も考慮した金型設計が必要です。V字型、90度、コの字型など様々な形状に曲げることが可能です。
2-2. ロール曲げ
ロール曲げは、複数のロールを回転させて鋼板を連続的に曲げる方法です。円筒形や円錐形などの曲面形状の加工に適しています。プレスブレーキ曲げに比べて金型が不要なため、初期投資が少なく、小ロット生産にも対応可能です。ただし、複雑な形状の曲げ加工には不向きです。また、ロール曲げでは、チェッカープレートの模様が若干伸びる可能性があります。
2-3. その他の曲げ加工方法
その他にも、ベンディングローラーやハンドベンダーなど、様々な曲げ加工方法があります。ベンディングローラーは、比較的簡易な設備で、小規模な曲げ加工に適しています。ハンドベンダーは、手動で操作する工具で、現場での微調整などに使用されます。これらは主に薄板の加工に用いられ、厚板のチェッカープレートには適していません。近年では、レーザー切断機やウォータージェット切断機などを用いた曲げ加工技術も開発されており、より精密な加工が可能となっています。
3. チェッカープレートの曲げ加工における注意点
3-1. 割れやひび割れを防ぐためのポイント
チェッカープレートを曲げ加工する際に、特に注意すべき点は、割れやひび割れの発生です。これを防ぐためには、適切な曲げ半径を確保することが重要です。曲げ半径が小さすぎると、板に過大な応力がかかり、割れやひび割れが発生しやすくなります。材質や板厚に応じて適切な曲げ半径を選択する必要があります。また、加工前の材料の温度も割れやひび割れの発生に影響を与えるため、適切な温度管理を行うことも重要です。特に冷間加工では、材料が硬化しやすいため、割れが発生しやすくなります。
3-2. 精度の高い曲げ加工を行うためのポイント
精度の高い曲げ加工を行うためには、加工前の準備が重要です。材料の寸法精度を確認し、歪みがある場合は修正しておく必要があります。また、使用する設備や工具の状態も確認し、適切に調整しておくことが重要です。さらに、熟練した作業者による加工も精度の向上に繋がります。CAD/CAMシステムを活用することで、設計データに基づいた高精度な加工が可能になります。
3-3. 外観を美しく仕上げるためのポイント
外観を美しく仕上げるためには、加工時の傷や汚れを防ぐことが重要です。加工前に材料表面の汚れや異物を除去し、加工中は材料を傷つけないように注意深く作業する必要があります。また、加工後にバリ取りなどの仕上げ作業を行うことで、より美しい外観に仕上げることができます。保護フィルムを使用することで、加工中の傷を防ぐことも効果的です。曲げ加工後に表面処理（塗装、メッキなど）を行うことで、耐食性や装飾性を向上させることも可能です。
4. チェッカープレートの曲げ加工と強度
4-1. 曲げ加工による強度への影響
曲げ加工は、チェッカープレートの強度に影響を与える可能性があります。曲げ加工によって材料内部に歪みが生じ、曲げ部分の強度が低下する場合があります。特に、曲げ半径が小さすぎる場合や、繰り返し曲げ加工を行う場合は、強度への影響が大きくなるため注意が必要です。
4-2. 強度を維持するための曲げ加工方法
強度を維持するためには、適切な曲げ加工方法を選択することが重要です。例えば、プレスブレーキ曲げでは、金型形状を最適化することで、強度への影響を最小限に抑えることができます。また、ロール曲げでは、ロールの径や圧力などを調整することで、強度を維持することができます。必要に応じて、曲げ加工後に熱処理を行うことで、強度を回復させることも可能です。
5. チェッカープレート曲げ加工後の外観変化
5-1. 曲げ加工による模様の変化
曲げ加工によって、チェッカープレートの模様が変化する場合があります。特に、曲げ半径が小さい場合や、曲げ角度が大きい場合は、模様が歪んだり、潰れたりする可能性があります。これは、曲げ加工によって材料が塑性変形するためです。
5-2. 外観を維持するための曲げ加工方法
外観を維持するためには、適切な曲げ加工方法を選択することが重要です。例えば、ロール曲げでは、模様への影響が比較的少ないため、外観を維持しやすいと言われています。また、プレスブレーキ曲げでは、金型形状を最適化することで、模様の変形を最小限に抑えることができます。さらに、加工前に材料を予熱することで、模様の変形を抑制できる場合があります。
