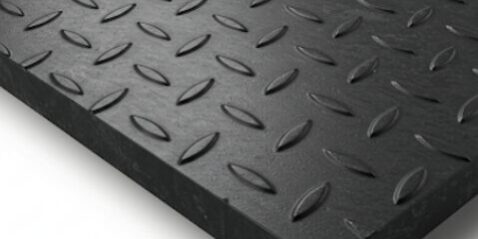

縞板（しまいた）は、表面に規則的な間隔で連続した凸状の模様（縞）を持つ圧延鋼板の一種です。この特徴的な表面形状は、意匠性はもちろんのこと、主には滑り止め効果を高めるために設計されており、産業安全の観点からも重要な役割を果たします。縞板は、単なる構造部材としてだけでなく、安全性と機能性を両立させるための重要な要素として、広範な産業分野でその価値を発揮しています。
縞板の定義、特徴、用途
縞板の定義は、日本産業規格（JIS）のJIS G 3193:2019（熱間圧延鋼板及び鋼帯の形状、寸法及び質量）に規定されており、縞の形状、寸法、材質、許容差などが詳細に定められています。この規格に準拠することで、縞板の品質と安全性が保証されます。
縞板の最大の特徴は、縞模様による卓越した滑り止め効果です。これは、縞模様が接触面との摩擦係数を高めることで実現されます。また、縞模様は光を乱反射させるため、照明下での眩しさを軽減し、視認性を向上させる効果も期待できます。さらに、その独特な表面テクスチャは、デザイン要素としても評価され、建築物の内外装材としての利用価値を高めています。
具体的な用途としては、以下のようなものが挙げられます。
- 階段、通路、床材: 特に傾斜面や濡れやすい場所での安全性を確保。縞の方向を考慮した配置が重要。
- 車両のステップ、荷台: 乗降時のスリップ防止、積載物の固定。耐荷重性と耐摩耗性が求められる。
- 建築物の内外装材: インダストリアルデザイン、モダンデザインにおけるアクセント。ステンレス鋼製の縞板は、耐食性と意匠性を両立。
- 工作機械のカバー、作業台: 作業員の足元の安全確保、機械への衝撃緩和。油や切削液による滑りを防止。
縞板の種類（圧延縞板、溶接縞板、エンボス加工縞板など）
縞板は、製造方法や表面処理によって様々な種類が存在します。ここでは、代表的な種類とその特徴について解説します。
- 圧延縞板: 熱間圧延プロセスによって縞模様を一体成形したもので、最も一般的な縞板です。圧延時に縞模様が形成されるため、模様が剥がれる心配がなく、優れた耐久性を誇ります。一般構造用圧延鋼材（SS400）、溶接構造用圧延鋼材（SM400）、ステンレス鋼（SUS304、SUS316など）が主な材質として用いられます。
- 溶接縞板: 平板に鋼材を溶接して縞模様を形成したもので、圧延縞板に比べて縞の形状や配置の自由度が高いのが特徴です。しかし、溶接部に応力集中や腐食が発生する可能性があるため、適切な溶接技術と防錆処理が不可欠です。
- エンボス加工縞板: 平板にプレス加工によって縞模様をエンボス成形したもので、比較的薄い板厚の縞板に適しています。圧延縞板に比べて製造コストを抑えることが可能ですが、縞の高さが低いため、滑り止め効果はやや劣ります。
それぞれの縞板のメリット・デメリット
| 種類 | メリット | デメリット |
| 圧延縞板 | 高い耐久性、縞模様の剥がれにくさ、比較的低いコスト、幅広い材質選択 | 縞模様の形状や配置の自由度が低い、複雑な形状への加工が難しい |
| 溶接縞板 | 縞模様の形状や配置の自由度が高い、特殊なデザインに対応可能 | 溶接部の強度や腐食のリスク、高い製造コスト、品質管理の難しさ |
| エンボス加工縞板 | 低コスト、軽量、薄板への適用が可能 | 滑り止め効果が低い、耐久性が低い、深い縞模様の形成が難しい |
縞板加工の主要な加工方法：切断、曲げ、溶接、穴あけ、折り曲げ、絞り加工
縞板は、その用途に応じて様々な加工が施されます。ここでは、主要な加工方法の概要と、それぞれの加工における注意点について解説します。
各加工方法の概要と特徴
- 切断: レーザー切断、プラズマ切断、シャーリングなどが用いられます。レーザー切断は、複雑な形状や微細な加工に適しており、熱影響が少ないため、歪みを抑制できます。プラズマ切断は、厚板の切断に適していますが、切断面の精度はレーザー切断に劣ります。シャーリングは、直線的な切断に特化しており、大量生産において効率的です。
- 曲げ: プレスブレーキやロールベンダーを用いて、縞板を曲げ加工します。曲げ加工を行うことで、縞板に強度を付与したり、立体的な形状に加工したりすることができます。曲げ加工の際には、縞模様の方向を考慮し、割れや歪みを防止する必要があります。
- 溶接: アーク溶接（SMAW、GMAW、GTAW）、抵抗溶接などが用いられます。溶接を行うことで、複雑な構造物を製作することができます。溶接時には、適切な溶接材料の選定、溶接条件の設定、歪み対策が重要となります。
- 穴あけ: ドリル、レーザー、プレスなどを用いて、縞板に穴をあけます。穴あけを行うことで、ボルトやナットを用いて他の部材と締結したり、配管を通したりすることができます。穴あけの際には、穴の位置、径、精度に注意する必要があります。
- 折り曲げ加工: V溝加工を施した後、プレスブレーキ等で折り曲げる加工です。角Rを小さくシャープに折り曲げることが可能です。
- 絞り加工: プレス機械を用いて、平板状の縞板を立体的な形状に成形する加工です。複雑な形状の製品を大量生産するのに適しています。
加工時の注意点（歪み、精度など）
縞板加工においては、熱による歪み、加工精度、縞模様の保護などが重要な課題となります。特に、溶接や曲げ加工においては、熱影響による歪みが発生しやすいため、適切な冷却方法や歪み矯正技術が不可欠です。また、縞模様が加工精度に影響を与える可能性があるため、熟練した技術と精密な加工設備が求められます。
最適な加工方法の選び方
最適な加工方法は、縞板の種類、板厚、形状、精度、数量、コスト、納期などを総合的に考慮して決定する必要があります。例えば、複雑な形状で高精度が要求される場合は、レーザー切断とCNC制御された曲げ加工を組み合わせる必要があります。一方、大量生産でコストを抑えたい場合は、シャーリングと汎用的な曲げ加工を選択すると良いでしょう。
縞板加工の応用事例：安全性向上、デザイン性、機能性
縞板加工は、安全性向上、デザイン性、機能性など、様々な目的で活用されています。ここでは、具体的な事例を通じて、縞板加工の可能性を探ります。
階段、床材、通路など、安全性を考慮した事例
縞板は、その優れた滑り止め効果から、階段、床材、通路などの安全性を向上させるために広く利用されています。特に、雨天時や積雪時など、滑りやすい状況下では、縞板の滑り止め効果が最大限に発揮されます。また、縞板の表面は、光を拡散するため、反射を抑制し、視認性を向上させる効果もあります。縞の方向、高さ、間隔を最適化することで、さらに安全性を高めることができます。縞板の摩擦係数を高める特殊な表面処理も存在します。
外観、内装など、デザイン性を重視した事例
縞板は、その独特な表面テクスチャから、建築物の内外装材としても利用されています。インダストリアルデザイン、モダンデザイン、ミニマリズムなど、様々なデザインスタイルに調和し、空間にアクセントを加えることができます。また、縞板は、塗装、研磨、エッチングなどの表面処理を施すことで、様々な表情を演出することができます。ステンレス鋼製の縞板は、耐食性と意匠性を両立し、高級感のある空間を演出します。
滑り止め、排水性など、機能性を付加した事例
縞板は、滑り止め効果だけでなく、排水性や通気性などの機能性を付加することもできます。例えば、縞板の縞模様に溝を設けることで、排水性を向上させることができます。また、縞板に穴をあけることで、通気性を確保することができます。さらに、縞板に導電性塗料を塗布することで、帯電防止効果を付与することも可能です。
縞板加工における設計のポイント：強度、耐久性、コスト
縞板加工における設計のポイントは、強度、耐久性、コストをバランス良く考慮することです。
荷重、使用環境を考慮した設計
縞板を使用する際には、荷重、使用環境、安全基準などを詳細に検討する必要があります。例えば、重荷重がかかる場所で使用する場合は、板厚を厚くしたり、補強材を追加したりする必要があります。また、腐食しやすい環境で使用する場合は、ステンレス鋼などの耐食性に優れた材質を選択する必要があります。さらに、振動や衝撃が加わる場所で使用する場合は、疲労強度を考慮した設計が必要です。
材料選定と板厚の決定
材料選定と板厚の決定は、縞板の強度、耐久性、コストに直接影響します。一般構造用圧延鋼材（SS400）は、比較的安価で強度も高いため、一般的な用途に適しています。溶接構造用圧延鋼材（SM400）は、溶接性に優れているため、溶接構造物に適しています。ステンレス鋼（SUS304、SUS316）は、耐食性、耐熱性に優れているため、過酷な環境に適しています。板厚は、荷重、スパン、安全率などを考慮して決定する必要があります。有限要素解析（FEA）などのシミュレーション技術を活用することで、より正確な板厚設計が可能となります。
コストダウンにつながる設計の工夫
コストダウンにつながる設計の工夫としては、以下のようなものが挙げられます。
- 標準サイズの縞板を使用する: 特注サイズの縞板は、製造コストが高くなる傾向があります。標準サイズを組み合わせることで、材料ロスを減らすことができます。
- シンプルな形状にする: 複雑な形状は、加工コストが高くなる傾向があります。可能な限りシンプルな形状にすることで、加工時間を短縮し、コストを削減できます。
- 汎用的な加工方法を選択する: 特殊な加工方法は、高度な技術と専用の設備が必要となるため、コストが高くなる傾向があります。汎用的な加工方法を活用することで、コストを抑えることができます。
- VE（Value Engineering）/VA（Value Analysis）の導入: 製品の機能、コスト、品質などを徹底的に分析し、改善することで、コストダウンを図ることができます。
縞板加工の発注先選定：鋼材商社選びの重要ポイント
縞板加工の発注先を選定する際には、技術力、対応力、価格競争力、実績、品質管理体制などを総合的に評価する必要があります。
技術力、対応力、価格競争力
技術力は、縞板加工の品質と精度を左右する最も重要な要素です。熟練した技術者が在籍しているか、最新の加工設備を導入しているか、特殊な加工に対応できるかなどを確認しましょう。対応力は、顧客のニーズに合わせた柔軟な対応ができるかどうかを判断する基準となります。少量多品種の加工、短納期、設計変更など、様々な要求に対応できる業者を選びましょう。価格競争力は、コストを抑える上で重要な要素です。複数の業者に見積もりを依頼し、価格だけでなく、品質、納期、サービスなども総合的に比較検討しましょう。
実績、品質管理体制
実績は、業者の信頼性を判断する上で重要な要素です。過去の加工事例、顧客の声、認証取得状況などを確認しましょう。特に、類似の製品や加工方法の実績がある業者を選ぶことが重要です。品質管理体制は、不良品の発生を抑制し、安定した品質を維持するために不可欠です。ISO9001、ISO14001などの品質管理に関する認証を取得しているか、検査体制が整っているかなどを確認しましょう。
愛知県内の縞板加工はホウキンにお任せください！
愛知製缶板金加工調達代行センターを運営する株式会社ホウキンは、鋼材商社として70年以上、愛知県エリアを中心に、材料調達から加工までをワンストップでサポートしています。縞板の選定、切断、曲げ、溶接、穴あけなど、あらゆる縞板加工に対応可能です。最適な材料選定から加工まで、設計段階から最適な提案をさせていただきます。JIS規格に準拠した高品質な縞板を、迅速かつ丁寧にお届けいたします。縞板加工に関するお困りごとがございましたら、株式会社ホウキンまでお気軽にお問い合わせください。
